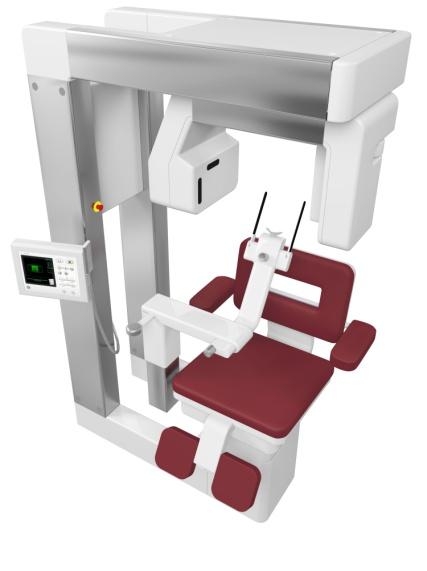

SCANORA 3D è un sistema multimodale per immagini radiografiche tridimensionali della regione dento-maxillo-facciale che offre la possibilità di selezionare 3 campi di indagine tomografica tridimensionale (FOV), più una ulteriore estensione Dual Scan.
Le dimensioni del campo di indagine possono essere selezionate e posizionate a seconda della funzione diagnostica desiderata.
Ognuna delle dimensioni tomografiche può essere posizionata in ogni punto del sistema MAXILLO-FACCIALE per il seguente utilizzo:
Il campo più piccolo (FOV 1) 60x60 mm, è ideale per indagini su dente o impianto singolo e problemi localizzati su articolazioni temporo-mandibolari.
Il campo medio (FOV 2) 75x100 mm, è utilizzabile quando si deve analizzare il sistema dentale con particolare riferimento al canale mandibolare e al forame mentoniero che vengono rappresentati in immagini tridimensionali.
Il campo grande (FOV 3) 75x145 mm, è da utilizzare in caso di valutazione del sistema dentale completo di articolazione temporo-mandibolare e della spina cervicale oppure nello studio dell'intero sistema del cranio.
Dual Scan: (FOV 4) Estensione del campo analizzato a 130 x 145 mm. Utilizzabile in particolari casi di chirurgia o applicazioni ortodontiche.
Il sistema comprende:
-
una unità centrale con il generatore e la sedia per il paziente
-
un sistema di coordinate per la localizzazione del soggetto
-
un pacchetto di procedure già pre-programmate
-
sistema di rilevazione a SENSORE CCD per le immagini panoramiche e un rilevatore immagini 3D CMOS-FLAT PANEL per la rilevazione delle immagini 3D. Le immagini acquisite dal SENSORE vengono trasferite direttamente al computer per essere immediatamente visualizzate a monitor ed elaborate.
Vantaggi del sistema SCANORA 3D
Nello SCANORA 3D vengono combinati 3 vantaggi:
-
Qualità di immagine eccellente e di alta precisione. Le immagini possono essere acquisite in alta definizione in caso di particolari valutazioni o acquisizione standard per il lavoro di routine.
-
Bassa dose di radiazione al paziente.
-
Acquisizione veloce dell'immagine con trasferimento diretto al Computer.
Programmi di immagine
Lo SCANORA 3D può essere utilizzato sia nella funzione tridimensionale 3D, che in funzione panoramica, semplicemente azionando l'apposito deviatore AUTO SWITCH.
SCANORA 3D offre risultati diagnostici ineguagliabili.
La visione dell'immagine in 3D mostra in maniera chiara l'anatomia dentale, la struttura ossea e permette la visione dei tessuti molli dell'intero sistema maxillo-facciale.
Il Software operativo si basa su una ricostruzione volumetrica algebrica molto sofisticata, ART, che migliora la qualità dell'immagine, eliminando i problemi derivanti dalla presenza di artefatti quali: otturazioni, impianti preeesistenti, ponti, corone, o dovuti a movimenti del paziente durante la ripresa.
SCANORA 3D è stato realizzato utilizzando le più moderne tecniche di imaging di acquisizione immagini in 3D, capace di elaborare diversi volumi e dimensioni di immagine del massiccio maxillo-facciale, oltre a permettere un'alta risoluzione nell'acquisizione dell'immagine come Panoramico Digitale con il sensore per immagini panoramiche.
Le possibilità di elaborazione immagini tridimensionali sono molteplici:
-
l'acquisizione in 3D offre una visione generale dell'anatomia dentale
-
la visualizzazione può essere elaborata in diversi modi per aumentare la visibilità di particolari anatomici utili alla diagnosi
-
la visione panoramica può essere ricostruita partendo dalla ripresa 3D.
Logica di esposizione
Sul pannello di controllo dello SCANORA 3D appare l'anteprima dell'immagine dopo l'acquisizione, l'operatore può quindi verificarne la correttezza e una volta confermata, l'immagine viene trasferita alla stazione di comando per le successive elaborazioni in 3D e relative diagnosi.
Il Display permette di visualizzare le immagini in proiezione assiale, coronale e saggittale.
Con il potente Software operativo sono permesse valutazioni diagnostiche reali.
Il programma include l'acquisizione di immagini, la gestione del paziente e la visualizzazione con la relativa elaborazione.
Indispensabile strumento per l'implantologia permette di ingrandire l'immagine, elaborare la struttura in tridimensione, colorarla, regolare i livelli di trasparenza e ricostruire progetti implantari precisi.
Configurazione del sistema
SCANORA 3D dispone di un sistema di acquisizione di immagini tridimensionali totali e viene fornito completo di un SOFTWARE 3D per diagnosi avanzate e progettazioni implantari tramite il supporto DICOM (OPZIONALE) che permette la connessione con sistemi PACS presenti localmente ed è inoltre compatibile con la maggior parte di software forniti da terza parte (ad esempio sistemi chirurgici e sistemi di elaborazione manufatti CAD-CAM.
